Guide Complet de la Coupe Orbitale de Tubes : Matériels et Méthodes pour la Préparation aux Soudures

Dans les secteurs industriels exigeants (pharmaceutique, nucléaire, agroalimentaire), la fiabilité des réseaux de tuyauterie repose sur une préparation avant soudage irréprochable. La coupe orbitale s'impose comme une solution incontournable pour obtenir une section propre, précise et parfaitement adaptée au soudage TIG orbital. Ce guide détaillé vous explique le fonctionnement de ce procédé mécanique, les critères pour bien choisir vos équipements et les meilleures pratiques pour sécuriser votre environnement de travail.

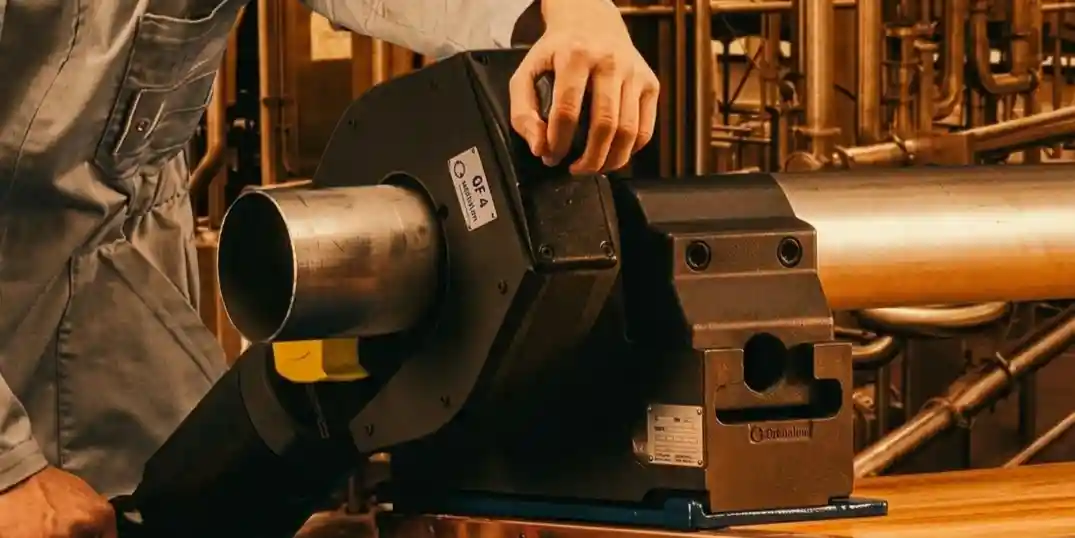

Comment fonctionne le principe de la coupe orbitale pour tubes ?

La coupe orbitale est un procédé mécanique permettant de sectionner un tube avec une très grande précision. La machine maintient la pièce parfaitement immobile grâce à un système de bridage adapté, tandis que l'outil de coupe (lame circulaire spécifique ou outil carbure) effectue une rotation régulière autour de sa circonférence. Cette cinématique garantit une coupe propre et strictement perpendiculaire à l'axe du tube.

Les avantages :

  • Une précision et une répétabilité supérieures : Garantit une géométrie régulière idéale pour la préfabrication de lignes, la création de spools et les séries importantes.
  • Une préparation propre : Limite considérablement les bavures, les déformations de paroi et les opérations de reprise manuelles (ébavurage, nettoyage) avant l'assemblage.

Les limites :

  • Le procédé nécessite un investissement dans des accessoires de bridage spécifiques (mors adaptés) pour ne pas écraser ou ovaliser les tubes à parois fines.
  • Il exige un choix rigoureux de la denture de lame et l'utilisation continue d'un lubrifiant pour éviter l'écrouissage de la matière ou l'usure prématurée de l'outil.

Les applications industrielles précises

La coupe orbitale est stratégique pour les réseaux d'eau purifiée (PW) ou injectables (WFI) en pharmacie, les skids process de chimie fine, les circuits agroalimentaires résistants à la corrosion, et les installations nucléaires exigeant une traçabilité totale et un contrôle qualité strict.

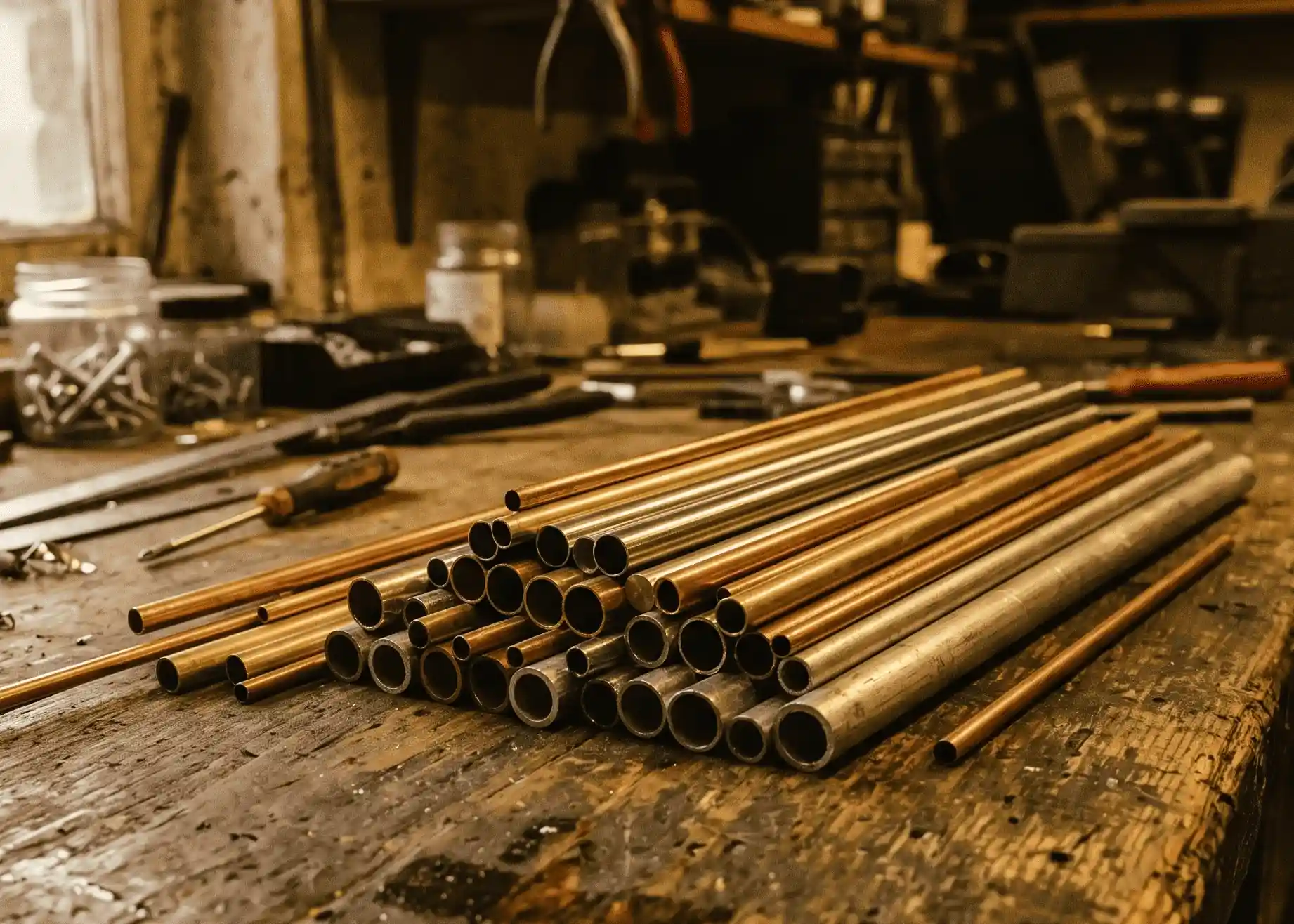

Quels sont les matériaux compatibles et les capacités d'épaisseur en coupe orbitale ?

La technologie orbitale est conçue pour traiter des matériaux exigeants où la propreté de la coupe est vitale. Les métaux compatibles incluent :

  • Les aciers inoxydables (304L, 316L).
  • Les aciers carbone.
  • Les alliages spéciaux et sensibles tels que le duplex, le super duplex, le titane et les alliages de nickel.

En termes de capacités, les machines s'adaptent aussi bien aux tubes d'instrumentation de petits diamètres qu'aux canalisations de grands diamètres pour la préfabrication lourde. Le procédé gère parfaitement les tubes à parois fines sans les déformer (grâce à une répartition uniforme de l'effort de serrage des mors), ainsi que les tubes à forte épaisseur en adaptant la motorisation de la machine et le pas de denture de l'outil.

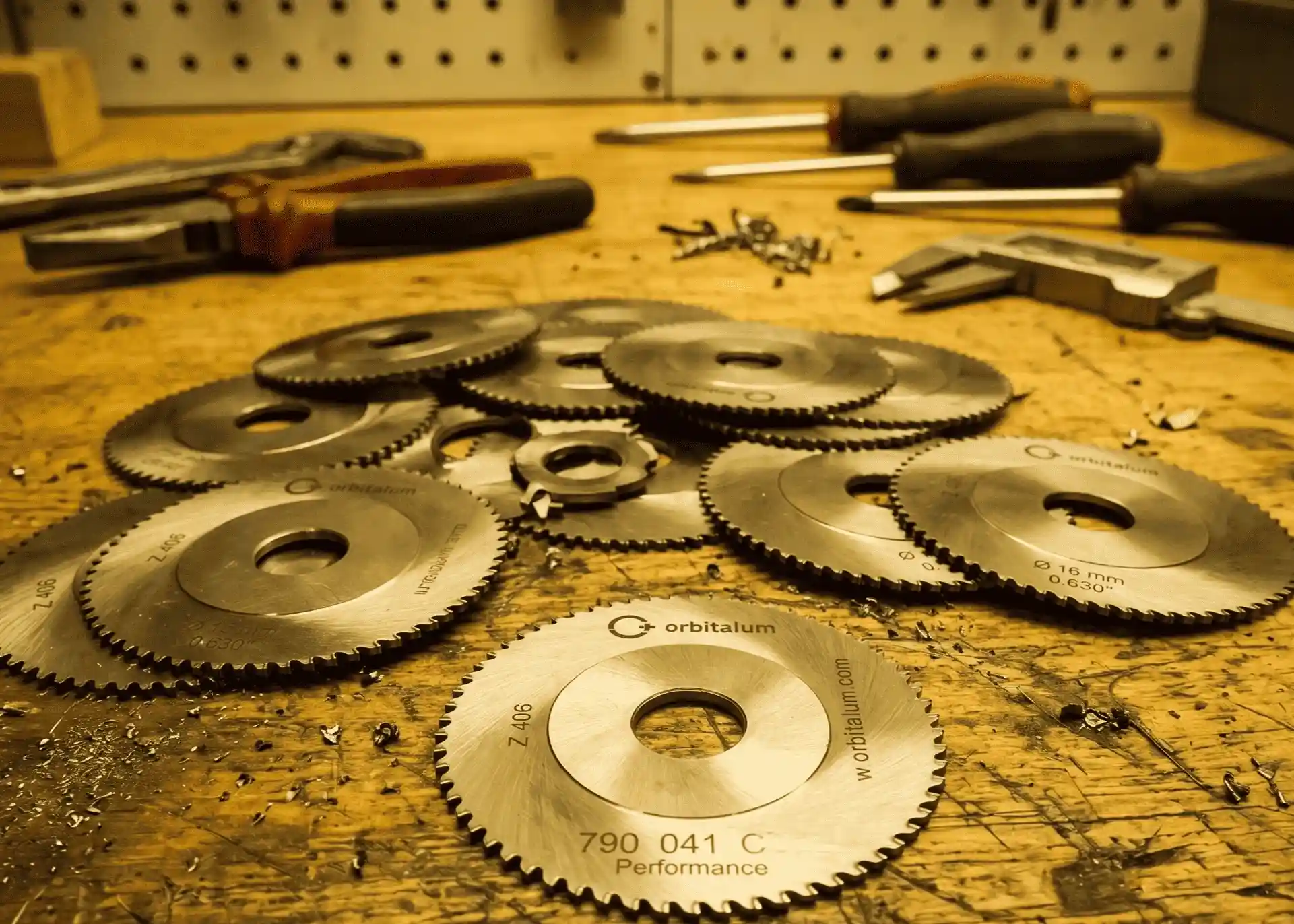

Quels sont les consommables d'usure d'une machine orbitale et quand les remplacer ?

La performance de votre machine de coupe orbitale repose majoritairement sur ses outils de coupe. Les principaux consommables sont :

  • Les lames HSS (acier rapide) : Polyvalentes et idéales pour les aciers standards et les travaux courants.
  • Les lames haute performance : Dotées de revêtements PVD ou enrichies au cobalt pour mieux résister à l'usure lors d'applications intensives.

Le choix du pas de denture est crucial : il faut privilégier une denture fine pour les tubes à faible épaisseur, et une denture plus espacée pour évacuer les copeaux sur les fortes épaisseurs. Il est nécessaire de remplacer la lame dès l'apparition de vibrations, d'un arrachement de matière, ou de signes d'usure des dents, afin d'éviter une rupture de l'outil, un échauffement excessif et une baisse drastique de la qualité de surface.

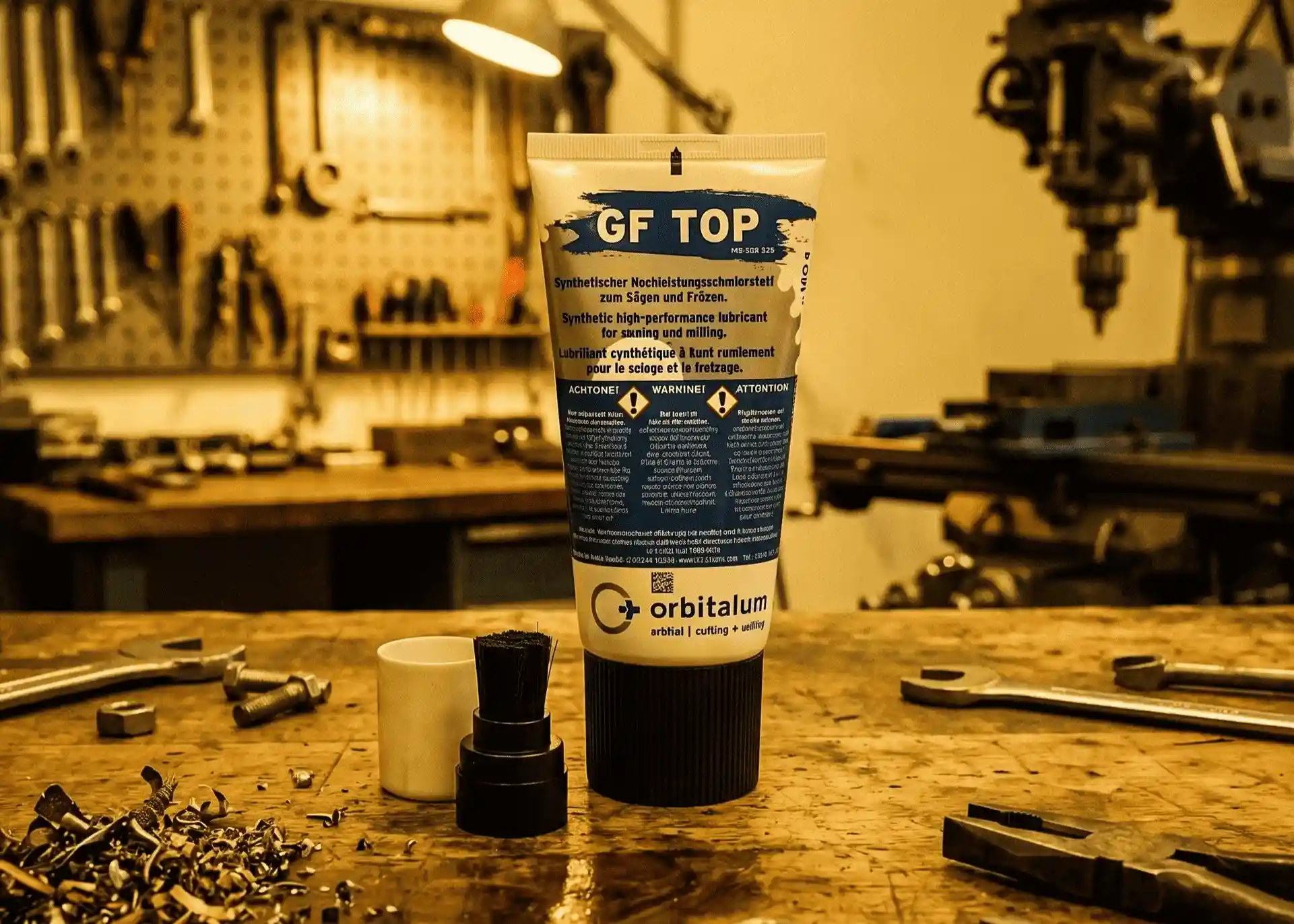

Quels fluides ou lubrifiants sont nécessaires pour optimiser la coupe orbitale ?

Contrairement aux découpes thermiques utilisant des gaz, la coupe orbitale mécanique nécessite impérativement l'utilisation de lubrifiants de coupe. L'application régulière d'un lubrifiant adapté remplit plusieurs rôles clés :

  • Il réduit fortement l'échauffement entre la lame, le tube et les copeaux métalliques.
  • Il protège l'outil en diminuant l'usure des dents et les contraintes mécaniques.
  • Il préserve la structure de la matière, notamment sur les inox austénitiques (comme le 316L), en limitant le phénomène d'écrouissage (durcissement local de la matière) provoqué par une coupe à sec.

Comment sécuriser l'environnement de travail et quels équipements d'atelier choisir pour la coupe orbitale ?

Une installation de coupe orbitale performante, en atelier de préfabrication ou sur chantier mobile, nécessite des accessoires périphériques. Pour garantir la précision, il faut s'équiper de mors de serrage adaptés (qui assurent une répartition homogène de l'effort sans marquer l'inox poli), de systèmes de butée pour répéter les longueurs exactes, et de tréteaux ou supports réglables pour soutenir le poids des longs tubes, éviter le désalignement et prévenir le blocage de la lame en fin de coupe.

La gestion des copeaux et de l'environnement de coupe

Bien que la coupe orbitale ne génère pas de fumées toxiques comparables aux procédés thermiques, elle produit des copeaux métalliques et nécessite une gestion adéquate des fluides de lubrification. Un nettoyage rigoureux de la zone de coupe et de l'intérieur du tube avant assemblage est indispensable pour maintenir la propreté du réseau et garantir un soudage orbital parfait, sans contamination métallique.

Quels EPI spécifiques porter lors des opérations de coupe orbitale ?

Même si le procédé mécanique est hautement sécurisé par le bridage, la rotation et la manipulation des tubes usinés exigent des EPI stricts :

  • Protection des yeux et du visage : Le port de lunettes de sécurité ou d'un écran facial est obligatoire pour se prémunir des éventuelles projections de copeaux métalliques et de fluide de coupe lors de l'usinage.
  • Protection des mains : L'utilisation de gants anti-coupure adaptés est primordiale pour manipuler les tubes sectionnés et ébavurés, dont les extrémités peuvent présenter des arêtes vives.
  • Protection auditive : Selon le niveau sonore de la machine en fonctionnement et la résonance de l'environnement industriel, des protections auditives individuelles (bouchons ou casques) doivent être portées pour limiter l'exposition de l'opérateur au bruit.
