Guide complet du soudage MIG/MAG : équipements, consommables et bonnes pratiques

Bienvenue dans ce guide technique de référence. Le choix d’un équipement de soudage MIG/MAG ne doit rien laisser au hasard, car il influence directement la qualité de vos assemblages, votre productivité en atelier et la sécurité de vos opérateurs. Depuis 1946, l'entreprise Mougenot et Fils, implantée à Grande-Synthe, met son expertise au service des professionnels de la métallurgie, des artisans et des industriels en sélectionnant des solutions performantes. Découvrez au fil de cette page tout ce qu'il faut savoir pour maîtriser ce procédé, bien choisir vos consommables et aménager vos espaces de travail dans les règles de l'art.

Qu'est-ce que le soudage MIG/MAG et comment fonctionne ce procédé ?

Le soudage MIG/MAG (Metal Inert Gas / Metal Active Gas), couramment appelé soudage semi-automatique, repose sur l'utilisation d'un fil-électrode fusible continu qui fait à la fois office d'électrode et de métal d'apport. Ce fil est entraîné de manière automatique par un dévidoir jusqu'à la torche de soudage. Simultanément, un gaz est diffusé pour protéger le bain de fusion contre les contaminations atmosphériques.

La distinction principale réside dans le gaz utilisé : le procédé MIG exploite un gaz inerte (comme l'argon pur ou un mélange argon/hélium) qui ne participe pas aux réactions métallurgiques, tandis que le procédé MAG utilise un gaz actif (un mélange d'argon et de CO₂ ou d'oxygène) qui influence directement la stabilité de l'arc et la pénétration dans le métal.

Les avantages et les limites du procédé :

Avantages :

  • Productivité très élevée grâce à l'alimentation continue en fil.
  • Grande facilité d'utilisation en atelier.
  • Capacité à réaliser des assemblages de haute qualité sur une très large variété de matériaux.
  • Amélioration du contrôle du bain de fusion et réduction des projections grâce aux technologies modernes des générateurs, telles que les modes synergiques et pulsés.

Limites :

  • Une mauvaise gestion du gaz de protection (sans l'utilisation d'un manodétendeur-débitmètre adapté) peut rapidement engendrer des défauts critiques tels que des porosités, des inclusions ou l'oxydation du cordon.
  • Le procédé classique avec gaz est peu adapté aux travaux extérieurs exposés au vent, qui requièrent plutôt l'utilisation spécifique d'un fil fourré "No Gas".

Dans quels cas précis utilise-t-on ce procédé ?

 Le soudage MIG est particulièrement recommandé pour l'aluminium, ses alliages, les alliages de cuivre et les matériaux sensibles à l'oxydation. Le soudage MAG, quant à lui, est massivement déployé dans l'industrie pour souder les aciers non alliés, les aciers faiblement alliés, ainsi que certains aciers inoxydables en fonction des applications.

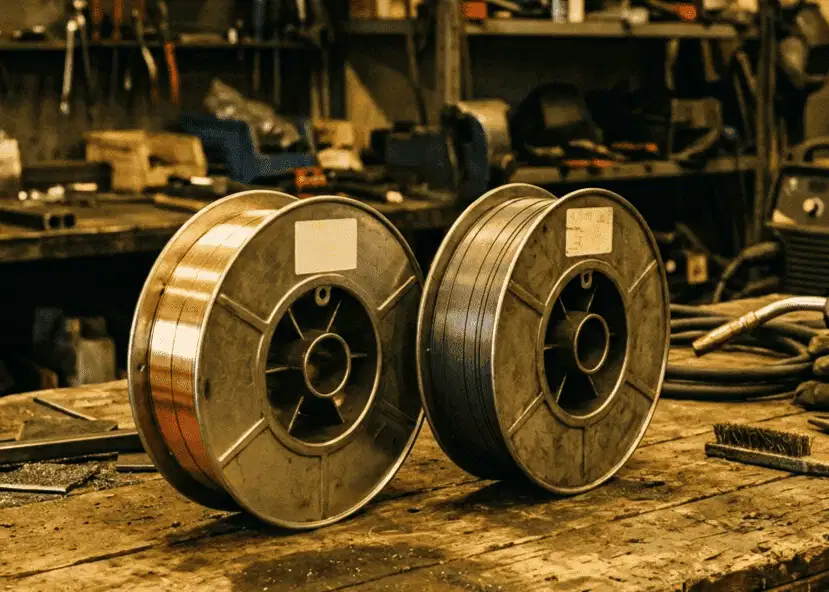

Quels sont les consommables utilisés en soudage MIG/MAG et comment bien les choisir ?

Le choix des consommables est déterminant pour optimiser les performances de votre équipement MIG/MAG. Il doit être aligné avec la nuance du métal de base et les besoins mécaniques.

Voici les points clés pour réussir vos choix :

  • Privilégiez des fils (massifs ou fourrés) de haute qualité, avec un bobinage précis et un cuivrage homogène pour les aciers afin d'assurer une bonne conductivité.
  • Adaptez le type de fil à votre environnement (fil fourré "No Gas" pour l'extérieur).
  • Utilisez des galets de dévidage spécifiques au matériau (profil en V pour acier, en U pour aluminium, crantés pour fil fourré) pour garantir la stabilité de l'arc et éviter l'usure prématurée.

Quels sont les accessoires indispensables pour une torche MIG/MAG ?

La torche MIG/MAG est l'interface directe entre votre poste de soudage et la pièce à assembler, et son choix doit s'effectuer selon l'intensité utilisée, la fréquence d'utilisation et le facteur de marche de votre poste. Qu'elle soit refroidie par air pour un usage classique, ou par liquide pour les travaux industriels intensifs nécessitant une meilleure dissipation thermique (avec des marques spécialistes comme Translas ou TBi), son efficacité dépend du bon choix de ses pièces d'usure.

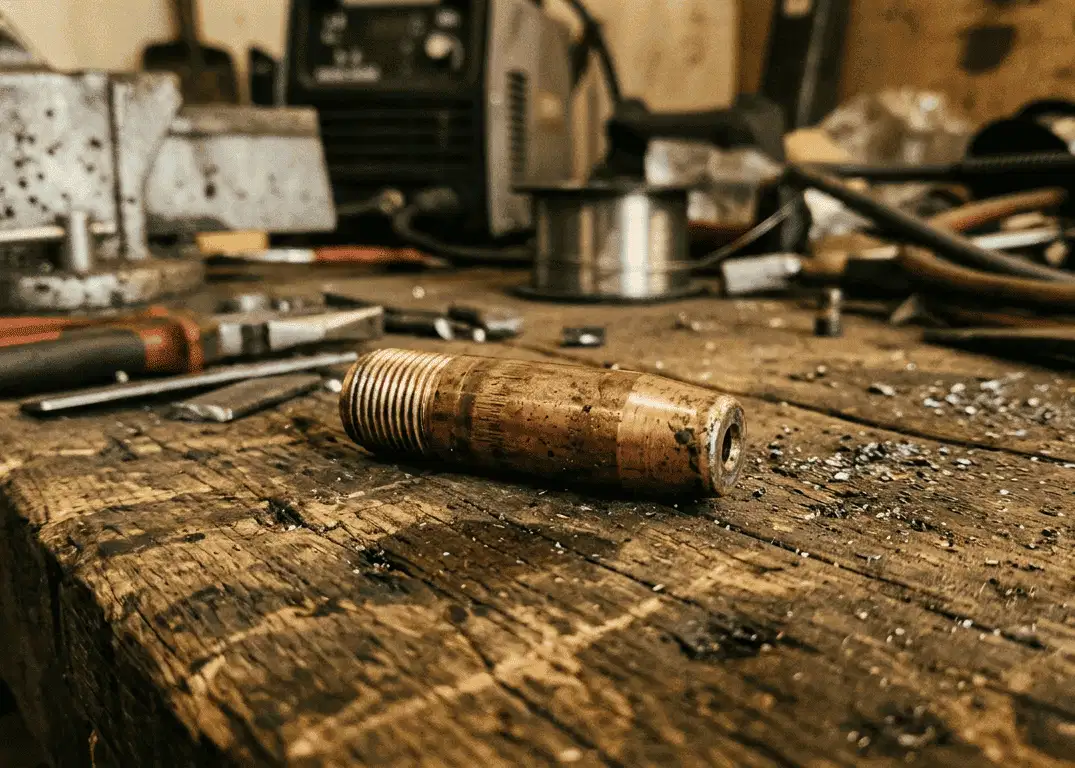

Le tube-contact

Cette petite pièce en cuivre est essentielle, car elle assure le transfert du courant électrique vers le fil. Elle doit impérativement correspondre au diamètre du fil utilisé pour garantir une alimentation stable et éviter les micro-arcs internes.

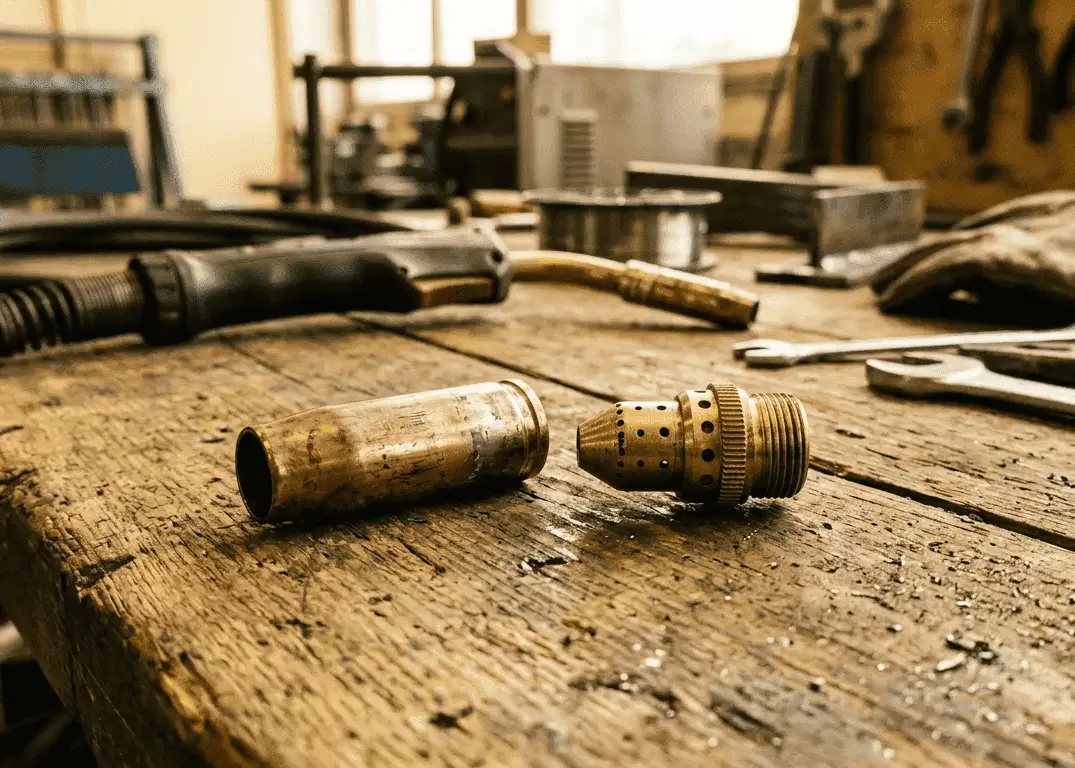

La buse de soudage et le diffuseur de gaz

Le diffuseur a pour rôle de répartir le gaz de manière homogène, tandis que la buse le dirige de façon concentrique autour du bain de fusion. Le bon état et la propreté de ces deux éléments influencent directement la qualité et la régularité de la protection gazeuse.

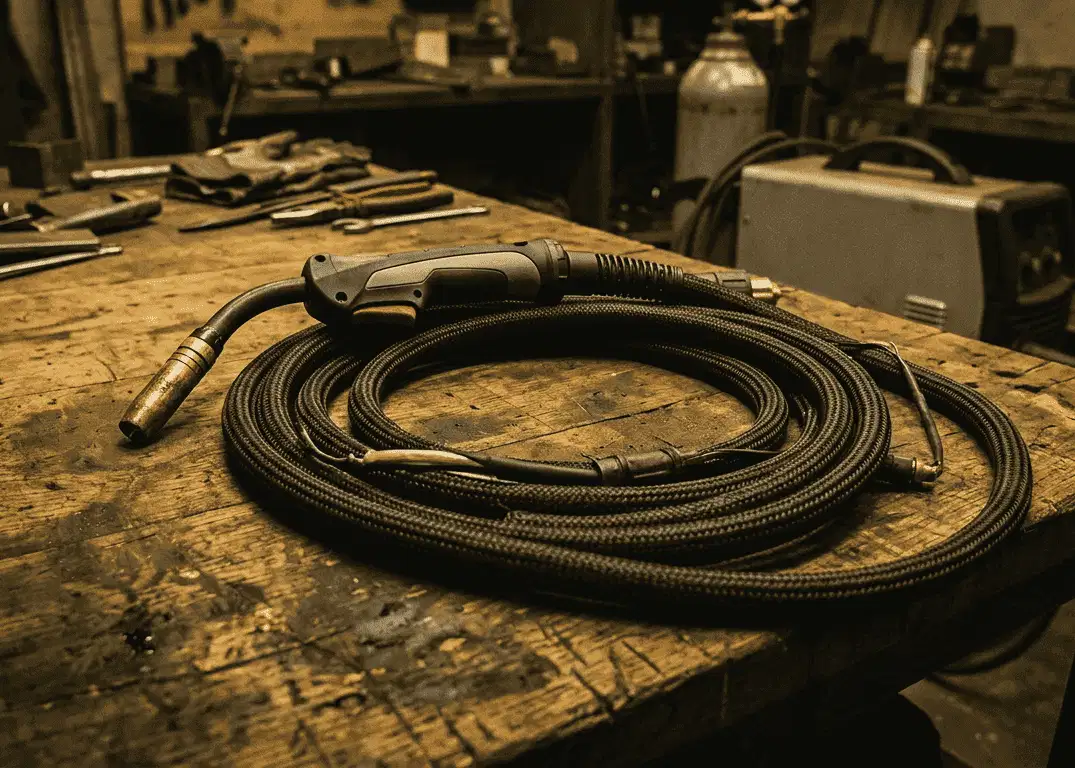

Les gaines de torche

C'est le conduit qui guide le fil depuis le dévidoir jusqu'au tube-contact. Le choix de la gaine est dicté par le matériau soudé : on utilise une gaine en acier classique pour le fil acier, mais il est indispensable de monter une gaine spécifique à faible friction (généralement en téflon) pour l'aluminium afin d'éviter l'écrasement du fil.

Quels sont les équipements nécessaires pour protéger le soudeur et aménager l'atelier MIG/MAG ?

Le procédé MIG/MAG génère inévitablement des rayonnements UV et infrarouges, des projections métalliques incandescentes et des fumées contenant des particules potentiellement nocives. La sécurité est donc un paramètre incontournable qui s'articule autour de l'aménagement global de l'espace de travail et de l'équipement individuel du professionnel.

Les équipements de l'atelier

L'aspiration des fumées de soudage doit être une priorité, la solution la plus performante restant le captage direct à la source afin d'éliminer les fumées avant qu'elles n'atteignent les voies respiratoires de l'opérateur. Pour cela, il convient d'installer des bras aspirants articulés, des systèmes d'extraction centralisés, ou d'investir dans des torches aspirantes. Pour la protection globale de l'environnement de travail, l'utilisation de rideaux et d'écrans de soudage permet de délimiter les zones, d'améliorer l'organisation et de protéger les personnes environnantes des flashs d'arc

Les équipements de protection individuelle (EPI) pour le soudeur

Le soudeur doit être intégralement protégé face aux risques thermiques et optiques. La protection du visage est assurée par une cagoule de soudage automatique (comme celles de la gamme 3M Speedglas) qui s'assombrit instantanément dès l'amorçage de l'arc. Dans les environnements très confinés ou très enfumés, des cagoules à systèmes ventilés avec filtration apportent une excellente protection respiratoire. Enfin, la protection corporelle passe par le port de gants spécifiquement adaptés au soudage, d'une veste ou de vêtements ignifugés, et éventuellement d'un tablier en cuir selon la nature et la position des travaux à réaliser.

Quels partenaires pour accompagner vos projets MIG/MAG?

Pour mener à bien vos projets industriels les plus exigeants, s'appuyer sur des marques de référence est un gage de fiabilité. Nos partenaires privilégiés proposent une offre globale et cohérente de produits dédiés au soudage MIG/MAG, incluant des postes à souder de haute technologie, des consommables certifiés et des accessoires spécialisés. Cette approche intégrée vous permet de bénéficier d'une qualité optimale et d'une sécurité renforcée à chaque étape de vos travaux de métallurgie.
