Guide complet du soudage Orbital : l'expertise industrielle pour des assemblages parfaits

Dans les secteurs industriels de pointe, la qualité des assemblages tubulaires est une exigence absolue. Depuis 1946, l'entreprise Mougenot et Fils, spécialiste implanté à Grande-Synthe, accompagne les professionnels en fournissant des équipements de soudage performants et adaptés à leurs applications. Ce guide vous dévoile tout ce qu'il faut savoir sur le soudage orbital, une technologie automatisée offrant des soudures régulières, parfaitement maîtrisées et conformes aux normes industrielles les plus strictes.

Qu'est-ce que le soudage orbital et comment fonctionne ce procédé automatisé ?

Le soudage orbital est un procédé d'assemblage automatisé qui permet de réaliser une soudure circulaire complète autour d'un tube ou d'une canalisation fixe. Dans la majorité des applications industrielles, il s'appuie sur le procédé TIG (Tungsten Inert Gas) : une électrode en tungstène génère un arc électrique qui se déplace automatiquement à 360° autour de la pièce à assembler. Le système garantit une exécution sans faille en contrôlant automatiquement l'ensemble des paramètres, tels que l'intensité du courant, la vitesse de rotation de la tête, l'avance du fil et le débit du gaz de protection.

Les avantages et les limites du procédé :

Avantages :

  • Une qualité de soudure constante et une excellente répétabilité, chaque assemblage étant reproduit fidèlement selon un programme enregistré.
  • Une maîtrise thermique exceptionnelle qui limite les risques d'altération métallurgique et évite les déformations excessives.
  • Une traçabilité renforcée, vitale pour répondre aux exigences industrielles, grâce à l'enregistrement précis des cycles de soudage.

Limites :

  • La réussite du soudage orbital exige une étape de préparation des tubes (coupe et dressage) d'une extrême précision avant l'amorçage de l'arc.
  • Bien que le procédé soit automatisé, la présence d'un opérateur reste indispensable pour assurer les rôles de préparateur, programmeur et contrôleur du cycle.

Dans quels cas précis utilise-t-on ce procédé ?

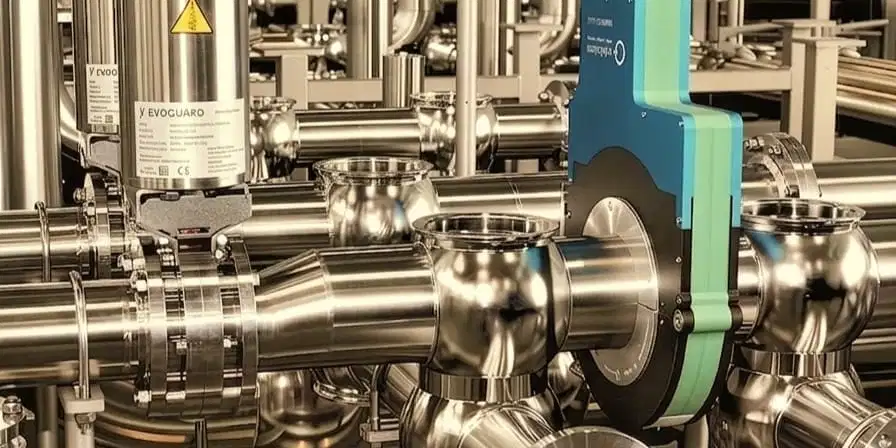

Le soudage orbital est incontournable dans les secteurs qui nécessitent une très haute pureté des réseaux et une traçabilité infaillible. Il est massivement déployé dans les industries pharmaceutique, nucléaire, agroalimentaire, chimique, ainsi que dans la fabrication de semi-conducteurs.

Quels sont les consommables indispensables au soudage orbital et comment les choisir ?

La performance en soudage orbital dépend de la qualité de trois consommables essentiels, qui garantissent la maîtrise du procédé :

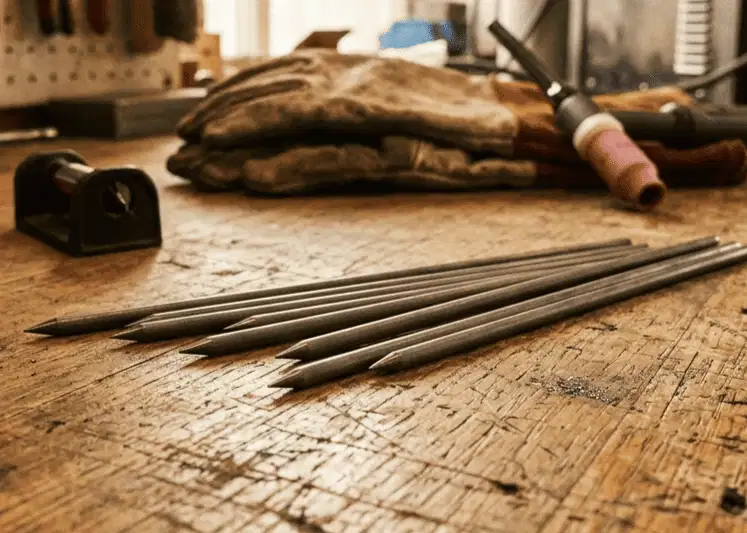

  • Électrodes tungstène : Leur préparation (affûtage, diamètre, nuance) conditionne directement la stabilité de l'arc, la largeur du cordon et la pénétration.
  • Gaz de protection : Cruciaux pour éviter l'oxydation du bain de fusion, ils utilisent principalement l'argon pur ou des mélanges spécifiques selon les matériaux.
  • Métal d'apport : Utilisé selon les besoins spécifiques, il doit être rigoureusement compatible avec le métal de base (acier inoxydable, titane, etc.).

Quels sont les accessoires et têtes de soudage essentiels au procédé orbital ?

La tête de soudage constitue l'interface technologique entre le générateur orbital et le tube. Son choix s'effectue en fonction du diamètre extérieur du tube, de son épaisseur, de l'accessibilité sur site et du niveau de pureté requis.

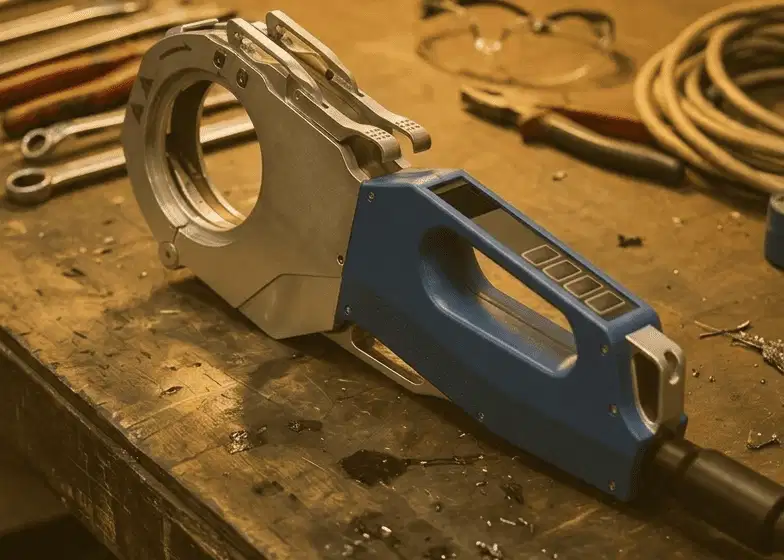

Les têtes de soudage fermées

Elles sont spécifiquement conçues pour les applications exigeant une très haute pureté, comme la micro-tuyauterie pharmaceutique ou les réseaux de gaz purs. La zone de soudage est totalement confinée dans une chambre saturée de gaz protecteur, éliminant ainsi tout risque de contamination atmosphérique.

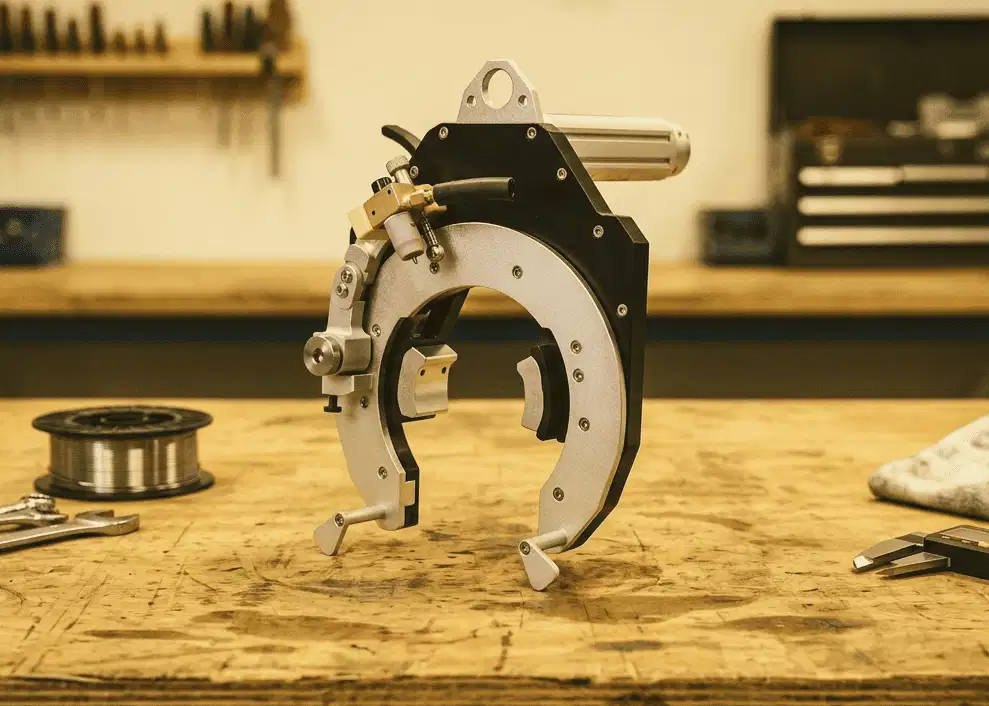

Les têtes de soudage ouvertes

Les têtes ouvertes sont requises lorsque les diamètres sont plus importants ou lorsque l'épaisseur de la pièce impose plusieurs passes de soudage. Elles offrent une grande polyvalence industrielle, permettant la réalisation de chanfreins et l'intégration d'un système d'apport de fil. Pour les canalisations massives, elles peuvent être montées sur des systèmes de guidage sur rail.

Les machines de préparation orbitale

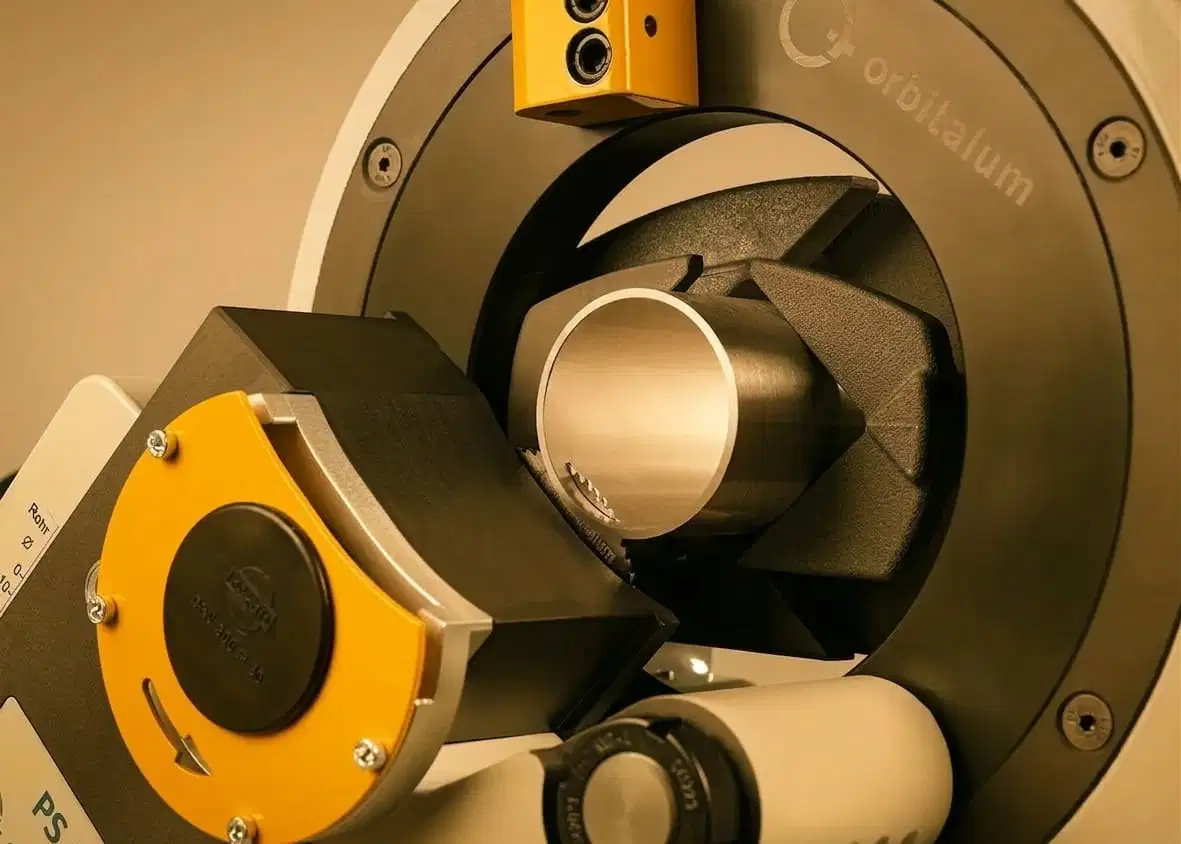

Une préparation géométrique irréprochable garantit un alignement précis et un jeu maîtrisé. Il est indispensable de s'équiper de machines de coupe orbitale (pour une section parfaitement perpendiculaire) et de machines de dressage des faces (proposées par des acteurs majeurs comme Orbitalum).

Comment équiper l'atelier et protéger l'opérateur en soudage orbital ?

Même avec un niveau d'automatisation poussé, l'atelier doit intégrer une organisation rigoureuse pour sécuriser les opérateurs et le personnel environnant.

Les équipements de l'atelier industriel

Pour créer des zones de soudage sécurisées tout en conservant la flexibilité inhérente aux milieux industriels, il est impératif de mettre en place des systèmes d'extraction des fumées directement à la source. L'espace doit également être cloisonné grâce à des écrans de protection, des cloisons mobiles et des rideaux de soudage (comme ceux développés par le spécialiste Cepro).

Les équipements de protection individuelle (EPI) pour le soudeur

L'opérateur en charge de la machine orbitale doit porter des équipements spécifiques : gants TIG, vêtements ignifugés et protections auditives. La protection visuelle et respiratoire est assurée par une cagoule de soudage automatique (telle que la gamme 3M Speedglas). L'utilisation de cagoules ventilées avec filtration intégrée est fortement recommandée pour bloquer simultanément les rayonnements UV/infrarouges, les fumées métalliques et les particules.

Quels partenaires pour accompagner vos projets de soudage Orbital ?

Pour mener à bien vos projets industriels les plus exigeants, s'appuyer sur des marques de référence est un gage de fiabilité. Nos partenaires privilégiés proposent une offre globale et cohérente de produits dédiés au soudage Orbital, incluant des postes à souder de haute technologie, des consommables certifiés et des accessoires spécialisés. Cette approche intégrée vous permet de bénéficier d'une qualité optimale et d'une sécurité renforcée à chaque étape de vos travaux de métallurgie.
