Guide Complet du Coupage Plasma Industriel : Maîtriser la Découpe Haute Vitesse en Métallurgie

Découvrez tout ce qu'il faut savoir sur le coupage plasma, l’un des procédés de découpe thermique les plus utilisés et performants dans les secteurs de la fabrication industrielle et de la maintenance. Ce guide exhaustif vous explique le fonctionnement de cette technologie incontournable, les critères pour bien choisir vos équipements, et les meilleures pratiques pour sécuriser votre environnement de travail.

Comment fonctionne le principe du coupage plasma ?

Le coupage plasma repose sur la création d'un arc électrique haute énergie qui transforme un gaz comprimé en un jet de plasma extrêmement chaud. Cette énergie thermique concentrée fait fondre le métal instantanément, tandis que la vitesse du jet expulse le métal fondu pour créer une coupe propre, rapide et précise.

Les avantages :

  • Une grande polyvalence sur les matériaux (idéal pour les ateliers multiprojets).
  • Une vitesse de coupe élevée, réduisant considérablement le temps de travail sur les tôles fines et moyennes.
  • Une qualité de coupe optimisée, garantissant des chants propres, une excellente précision dimensionnelle et une déformation thermique limitée de la pièce.

Les limites :

  • Le procédé exige une gestion rigoureuse des pièces d'usure de la torche.
  • L'alimentation nécessite un air parfaitement propre, exempt d'humidité et d'huile, sous peine de dégrader la qualité de coupe.

Les applications industrielles

 Cette technologie répond aussi bien aux exigences d'une utilisation intensive en ateliers de fabrication qu'aux besoins de mobilité pour les interventions sur chantier.

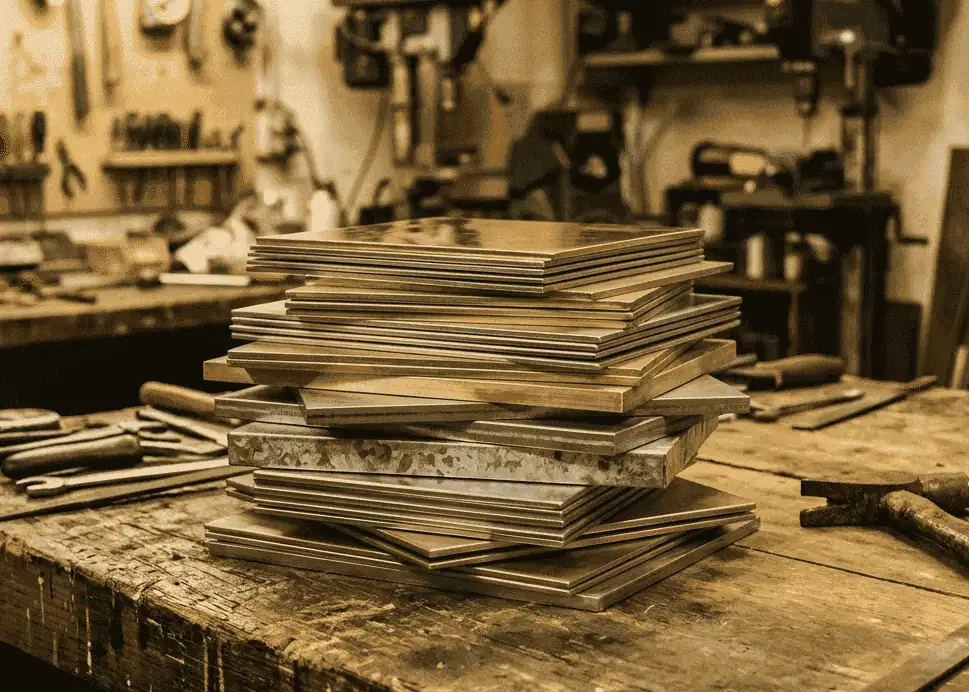

Quels sont les métaux compatibles et quelles épaisseurs maximales peut-on couper au plasma ?

L'un des atouts majeurs du coupage plasma est sa capacité à découper une grande variété de métaux conducteurs. Les matériaux compatibles incluent :

  • L'acier carbone.
  • L'acier inoxydable (inox).
  • L'aluminium.
  • Le cuivre.
  • Le laiton.

Le coupage plasma permet de découper tous les matériaux conducteurs d’électricité. Cela inclut non seulement les métaux ferreux (acier carbone, acier inoxydable) mais aussi les métaux non ferreux (aluminium, cuivre, laiton).

La performance de découpe est dictée par l'intensité (ampérage) du poste. Plus l’intensité est élevée, plus la capacité de pénétration et la vitesse de coupe augmentent, permettant de travailler des tôles de plus en plus épaisses.

Intensité (Ampères)

Épaisseur maximale recommandée (en mm)

30 - 45 A

Jusqu’à 12 - 16 mm

60 - 65 A

Jusqu’à 20 - 25 mm

80 - 85 A

Jusqu’à 25 - 32 mm

100 - 125 A

Jusqu’à 35 - 50 mm

Note : Ces valeurs sont des estimations pour de l’acier carbone. Pour l’inox ou l’aluminium, les capacités peuvent être légèrement inférieures selon la conductivité thermique du matériau.

Quels sont les consommables d'usure d'une torche plasma et quand les remplacer ?

La performance et la précision d'un poste plasma dépendent directement de l'état des composants de sa torche. Soumis à des températures extrêmes, à une forte intensité électrique et aux projections de métal en fusion, ces éléments doivent être remplacés dès l'apparition d'une usure excessive (qui se traduit par une perte de précision, une augmentation des bavures et une surconsommation).

Les principales pièces d'usure sont :

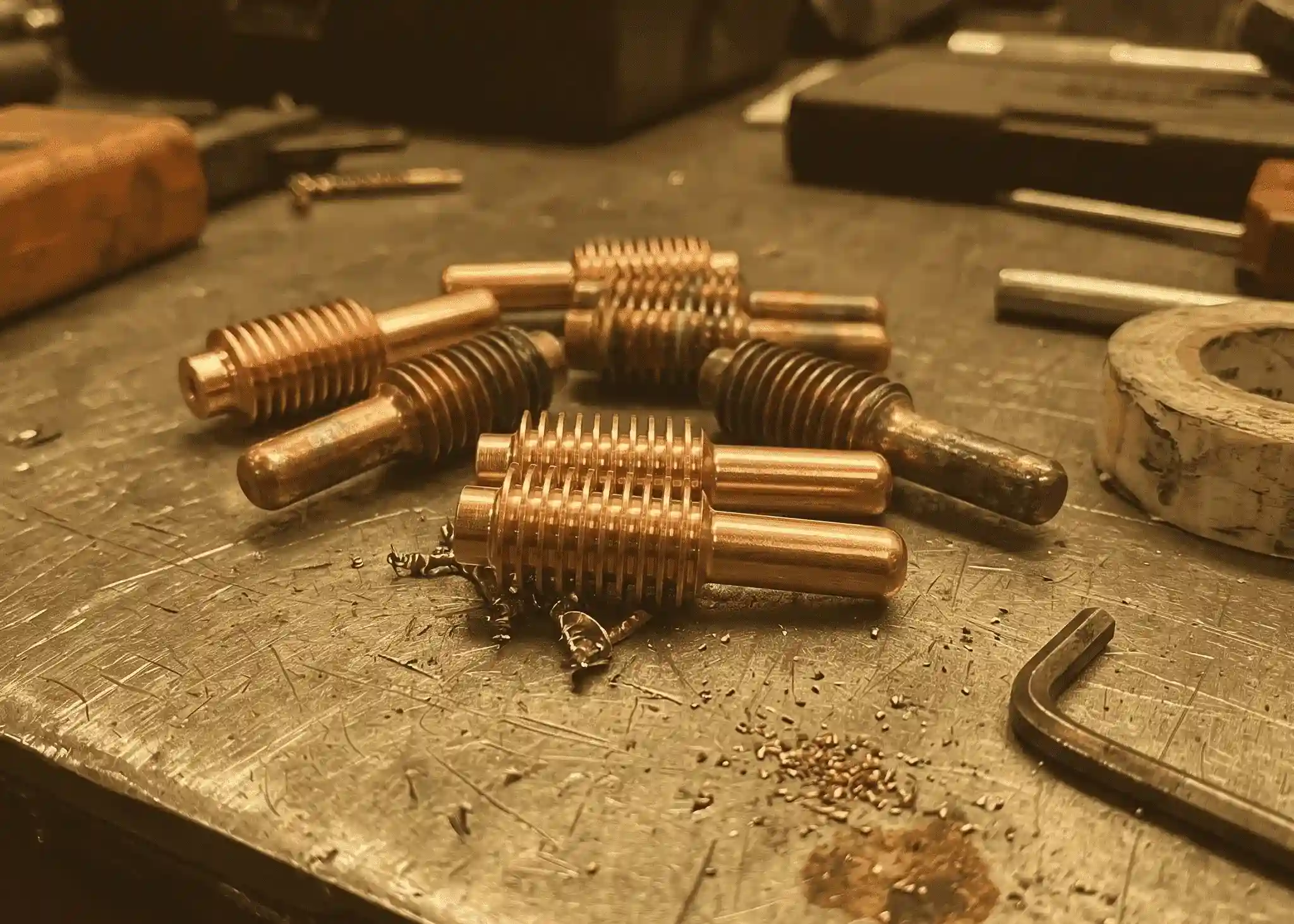

L'électrode

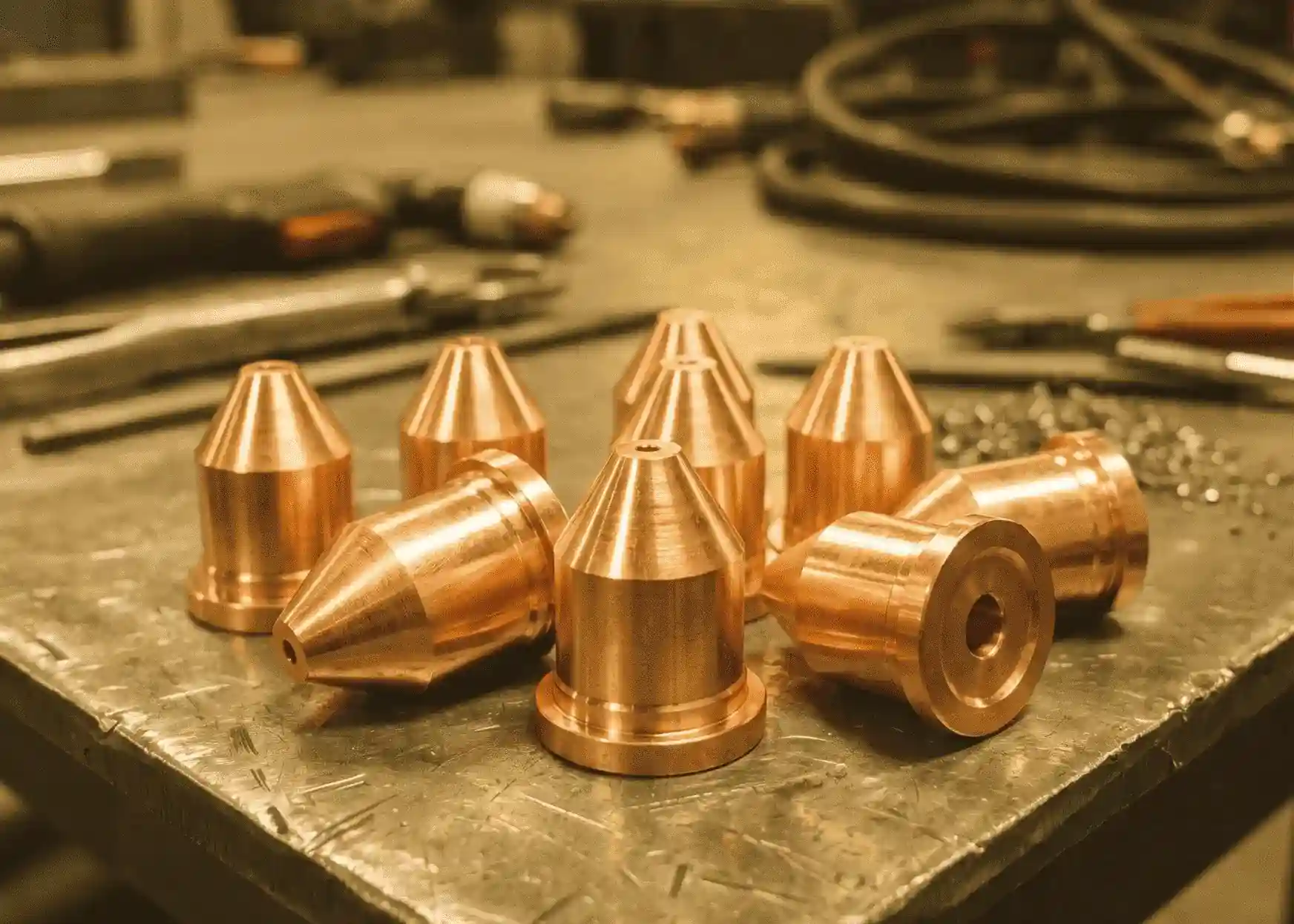

La tuyère (buse de coupe)

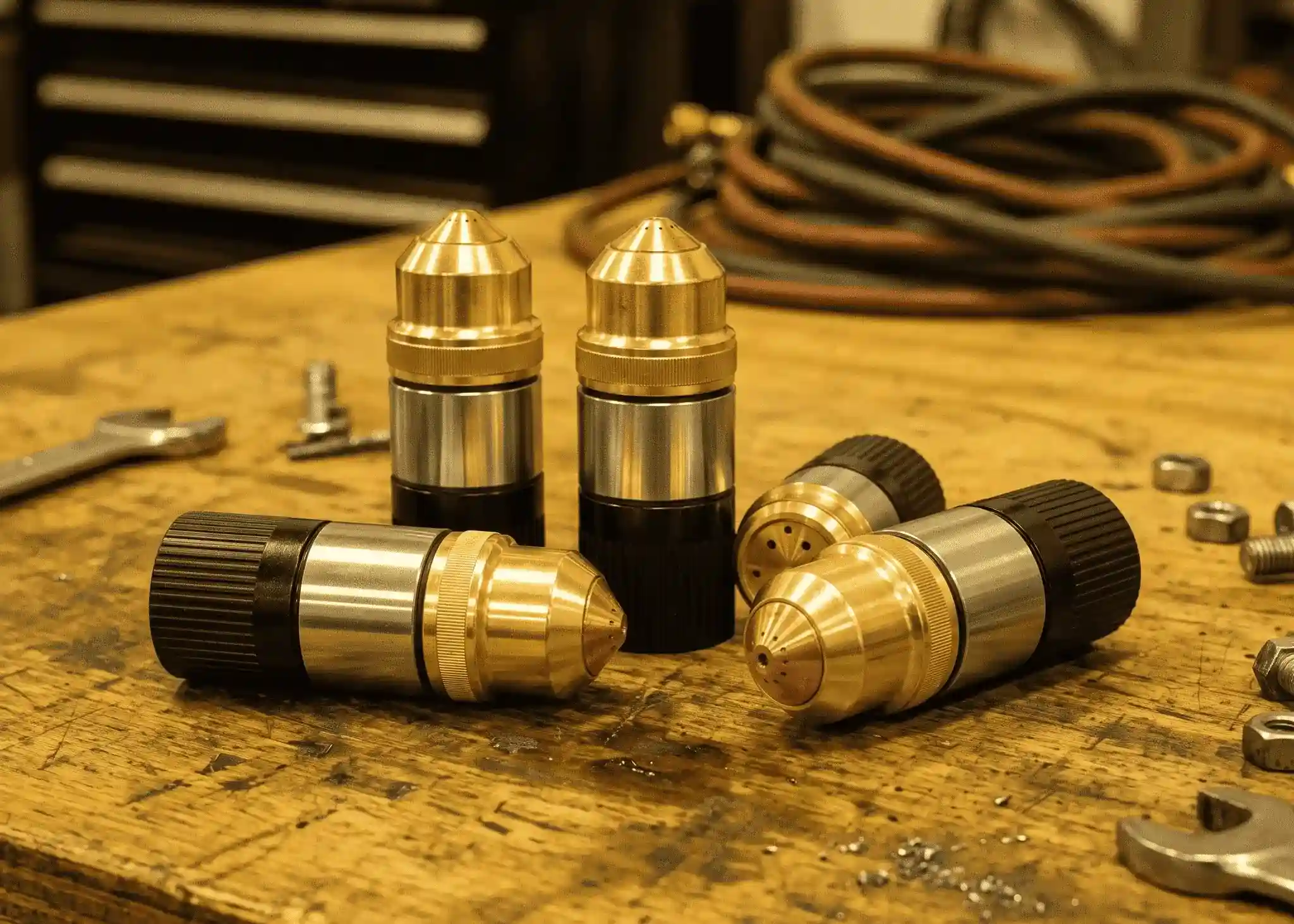

Le diffuseur

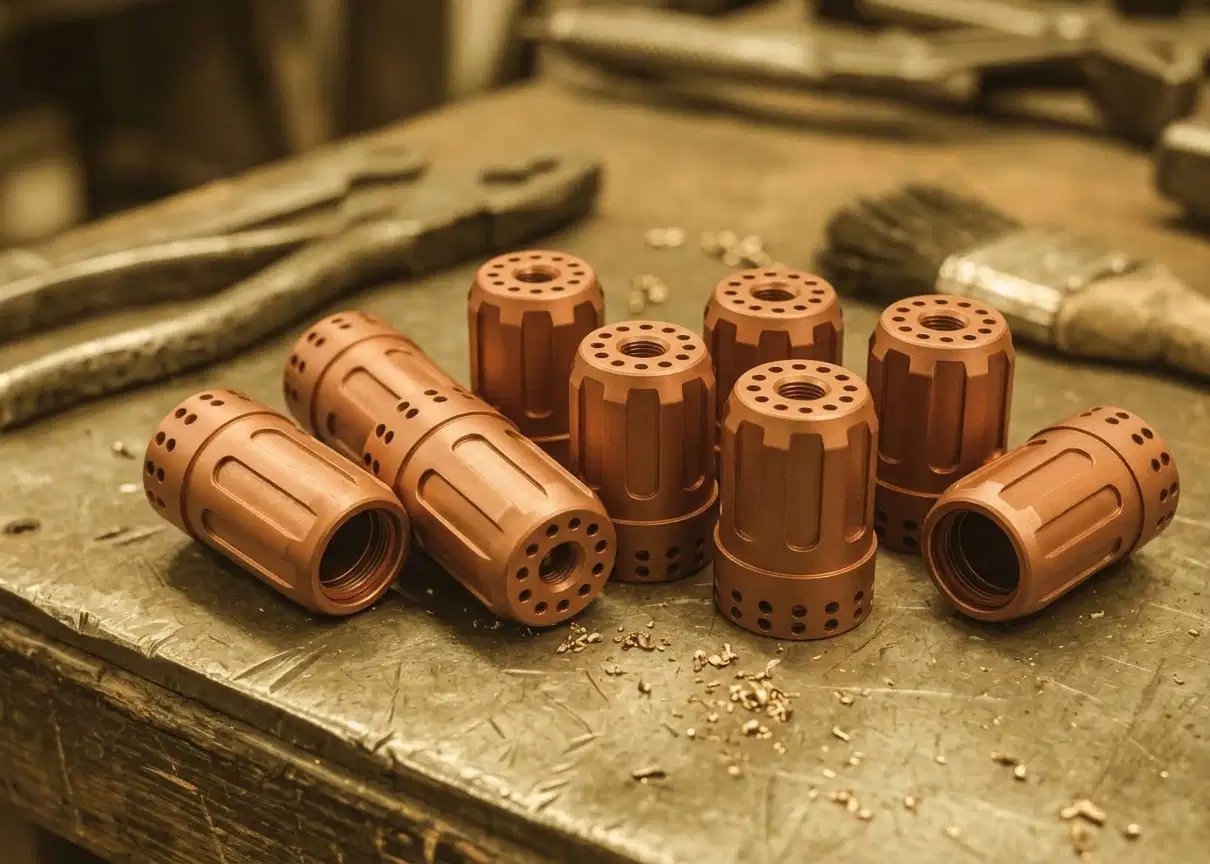

Le déflecteur (bouclier de protection)

Note experte : Pour simplifier la maintenance, des technologies innovantes telles que la cartouche Hypertherm SYNC (sur la gamme Powermax) regroupent ces consommables en une seule pièce, supprimant ainsi les erreurs d'assemblage et prolongeant leur durée de vie.

Quels gaz ou fluides sont nécessaires pour le fonctionnement d'un découpeur plasma ?

Le coupage plasma requiert l'apport continu d'un gaz comprimé qui traverse la torche avant d'être ionisé par l'arc électrique. Selon la nature de l'application, on utilise généralement :

  • De l'air comprimé (solution la plus courante et économique)
  • De l'azote ou de l'oxygène pour des besoins spécifiques

Attention : La qualité de l'air comprimé est fondamentale. Pour éviter une usure prématurée des consommables et une instabilité de l'arc, l'intégration d'un filtre séparateur d'eau, d'un sécheur d'air ou d'un système d'épuration est fortement recommandée.

Attention : La qualité de l'air comprimé est fondamentale. Pour éviter une usure prématurée des consommables et une instabilité de l'arc, l'intégration d'un filtre séparateur d'eau, d'un sécheur d'air ou d'un système d'épuration est fortement recommandée.

Comment sécuriser l'environnement de travail et quels équipements d'atelier choisir pour le plasma ?

L'aménagement d'une zone de coupage plasma exige l'intégration d'équipements périphériques : une source d'air comprimé de qualité, et des systèmes de guidage (compas de coupe circulaire, chariots, patins) pour maintenir une distance buse-pièce constante et garantir une coupe sans défauts.

Comment assurer une extraction des fumées efficace lors de la coupe ?

Le procédé génère des fumées de découpe contenant des particules fines nocives, particulièrement lors de la découpe d'aciers inoxydables, traités ou revêtus. L'investissement dans une solution d'aspiration est donc indispensable pour préserver la santé des opérateurs. Votre atelier doit être équipé, selon sa configuration, de tables aspirantes, de bras aspirants, de systèmes de filtration mobiles ou d'installations centralisées.

Quels EPI spécifiques (Équipements de Protection Individuelle) porter pour le coupage plasma ?

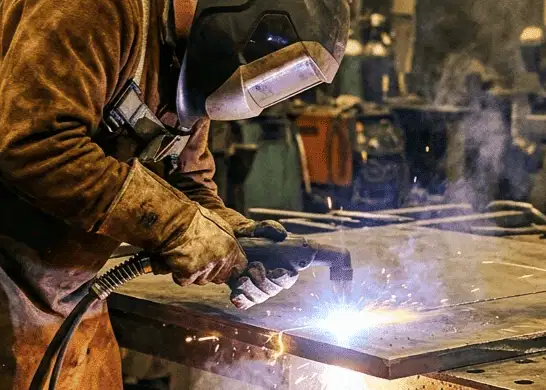

Le coupage plasma expose l'opérateur à de fortes températures, à des projections métalliques et à des rayonnements UV/infrarouges intenses. Les équipements de sécurité sont strictement obligatoires :

  • Protection des yeux et du visage : Il est impératif d'utiliser une cagoule dotée d'une filtration automatique adaptée aux rayonnements de l'arc plasma. Lors de travaux prolongés, des systèmes à ventilation assistée (comme certaines solutions de la gamme Speedglas de 3M) offrent une protection respiratoire complémentaire optimale.
  • Protection du corps : L'opérateur doit porter des gants résistants à la chaleur, des vêtements ignifugés, ainsi qu'un tablier de protection et des guêtres adaptés à l'intensité des travaux.
