Guide complet du soudage TIG : maîtriser le procédé, les équipements et les consommables

Le soudage TIG (Tungsten Inert Gas), également connu sous l'acronyme GTAW (Gas Tungsten Arc Welding), est reconnu comme l'un des procédés d'assemblage les plus exigeants et les plus précis de l'industrie. Depuis 1946, de ses origines à Malo-les-Bains jusqu'à son centre logistique actuel de Grande-Synthe, l'entreprise Mougenot et Fils accompagne les professionnels en sélectionnant des équipements de haute technicité. Ce guide vous apporte toute l'expertise nécessaire pour comprendre le procédé TIG, bien choisir vos consommables et équiper vos ateliers industriels dans les règles de l'art.

Qu'est-ce que le soudage TIG et comment fonctionne ce procédé ?

Le procédé TIG repose sur la création d'un arc électrique entre la pièce métallique à assembler et une électrode réfractaire non fusible fabriquée en tungstène. Cet arc génère un bain de fusion qui est minutieusement protégé de l'oxydation par l'apport continu d'un gaz inerte, la plupart du temps de l'argon. À l'inverse du procédé MIG/MAG, l'électrode ne sert pas de métal d'apport. Ce dernier doit être ajouté de manière manuelle sous la forme d'une baguette TIG, ou de manière automatisée via un système de dévidage.

Les avantages et les limites du procédé :

Avantages :

  • Une excellente qualité métallurgique couplée à une finition exceptionnelle des cordons de soudure.
  • La possibilité pour le soudeur de contrôler très précisément la largeur du cordon, la pénétration, et l'apport thermique.
  • Une méthode d'amorçage à Haute Fréquence (HF) permettant de démarrer l'arc sans contact, ce qui évite toute contamination du tungstène et garantit une grande propreté.
  • La capacité d'utiliser un amorçage "Lift Arc" (par léger contact) dans des environnements sensibles afin de limiter les perturbations électromagnétiques.

Limites :

  • Il s'agit de l'un des procédés les plus exigeants sur le plan de la dextérité manuelle de l'opérateur.
  • Sa mise en œuvre nécessite un contrôle strict des environnements gazeux et une protection via gaz inerte (Argon ou mélange Argon/Hélium).

Dans quels cas précis utilise-t-on ce procédé ?

 Le soudage TIG s'impose dans tous les secteurs d'activité où la qualité d'assemblage, la précision et la propreté métallurgique sont prioritaires. Il est massivement utilisé dans la tuyauterie industrielle, l'aéronautique, l'industrie agroalimentaire, la chaudronnerie fine et la maintenance. C'est également le procédé de référence pour la fabrication d'équipements en acier inoxydable, en aluminium (grâce à l'utilisation du courant alternatif AC), en titane ou en alliages de cuivre (via l'utilisation du courant continu DC).

Quels sont les consommables spécifiques au soudage TIG et comment les choisir ?

La qualité d'une soudure TIG repose sur une sélection rigoureuse et un entretien soigné des consommables, éléments déterminants pour la performance et la durabilité de l'assemblage.

Voici les trois piliers essentiels de ces consommables :

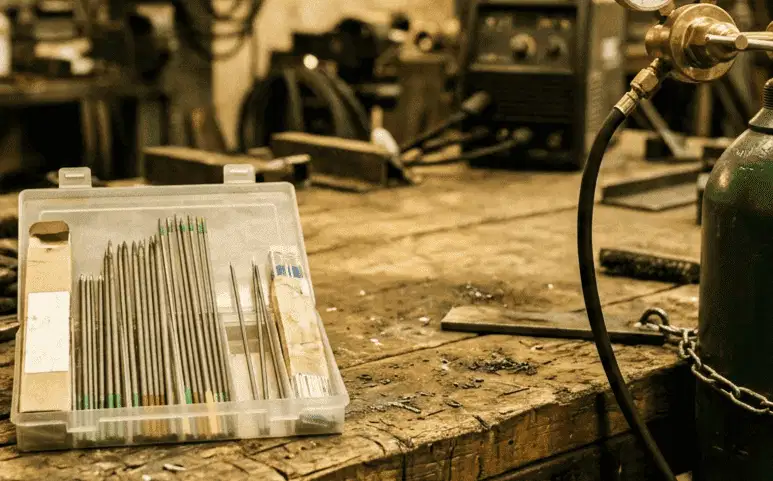

Électrodes en tungstène : Le tungstène lanthané (bleu/or) est privilégié pour sa stabilité et son absence de radioactivité, tandis que le cérié (gris) est idéal pour la précision. Un affûtage longitudinal est indispensable en courant continu (DC).

Métaux d'apport : La compatibilité avec le métal de base est cruciale pour éviter les défauts structurels ; on utilise notamment l'ER316L pour l'inox, l'ER4043/5356 pour l'aluminium et le SG2/SG3 pour l'acier, avec une conservation impérative à l'abri de l'humidité.

Gaz de protection : L'argon pur est la norme pour la stabilité de l'arc, mais l'ajout d'hélium peut être nécessaire pour optimiser la pénétration et la vitesse de soudage sur des matériaux spécifiques comme l'aluminium épais ou le cuivre.

Quels sont les accessoires indispensables pour équiper un poste TIG ?

La maîtrise du bain de fusion demande des périphériques fiables garantissant ergonomie, contrôle du gaz et gestion thermique optimale.

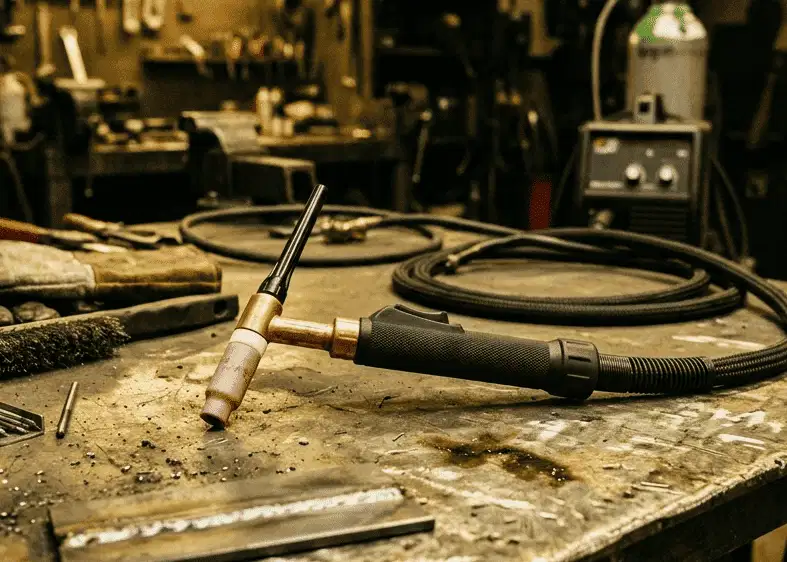

Les torches TIG de soudage

La torche est l'élément qui assure la transmission du courant, maintient l'électrode et achemine le gaz. Pour des travaux courants ou des faibles intensités, les modèles refroidis par air (comme les SR17 ou SR26) sont adaptés. En revanche, pour les productions intensives ou les travaux dépassant régulièrement 150 à 200 ampères, une torche refroidie par eau (comme les SR18 ou SR20) devient indispensable pour garantir le confort du soudeur et la durée de vie du matériel.

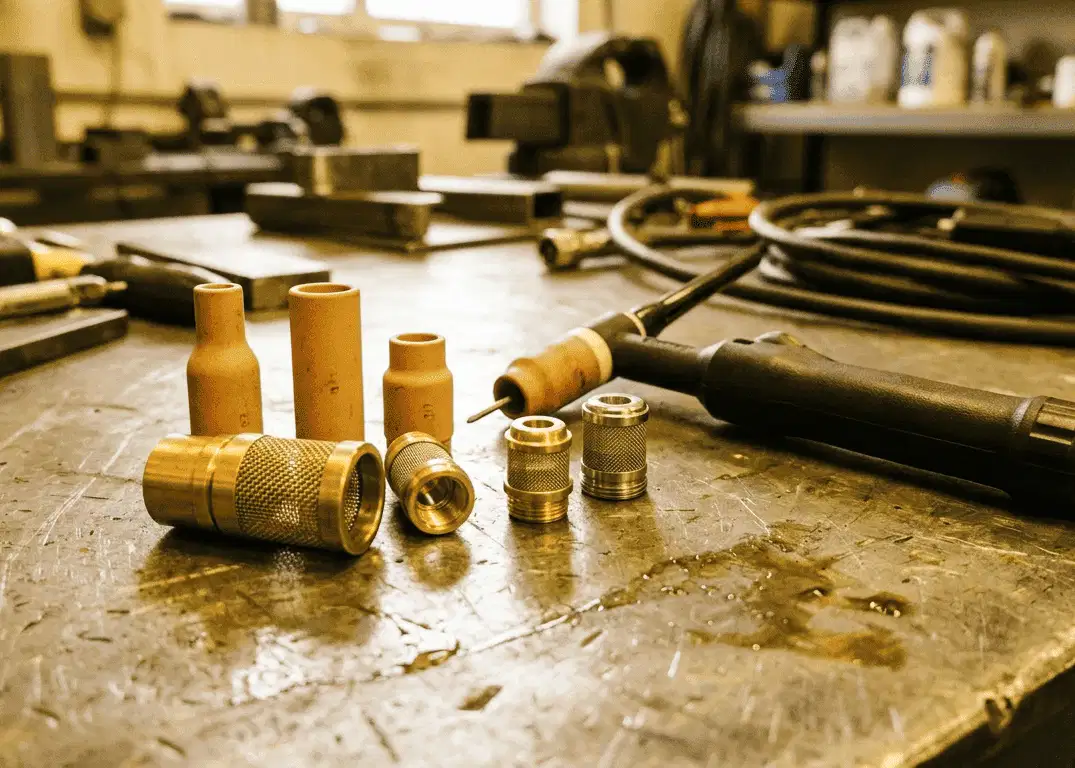

Les buses et les diffuseurs Gas Lens

Ces pièces d'usure contrôlent le flux gazeux, une variable critique pour la qualité du cordon. Si la buse en céramique classique suffit aux applications standards, l'utilisation d'un diffuseur de type "Gas Lens" est fortement recommandée pour les métaux exigeants comme le titane ou l'inox. Ce système crée un flux d'argon beaucoup plus régulier. Les buses transparentes en Pyrex peuvent également y être associées pour améliorer la visibilité sur le bain de fusion.

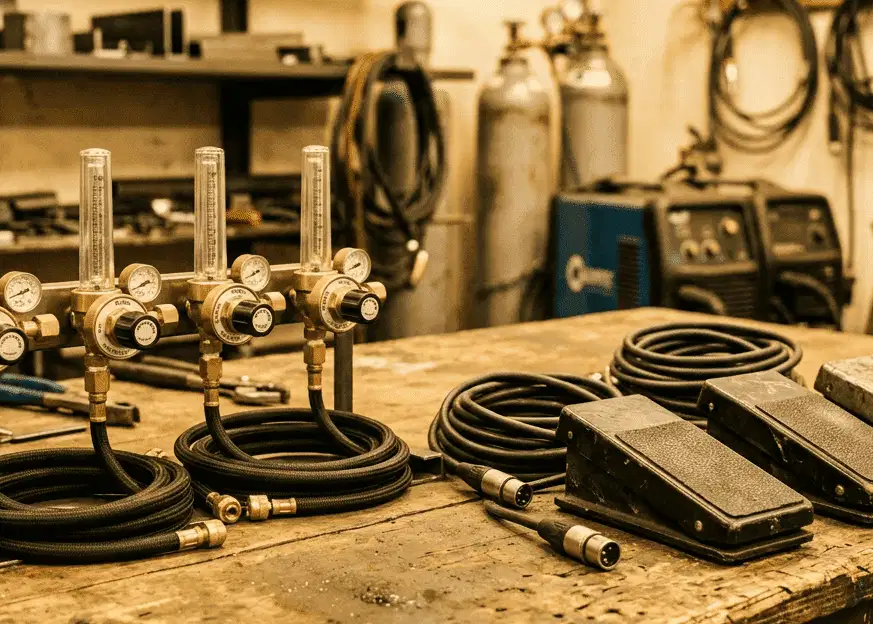

Les débitmètres et pédales de contrôle

Les manodétendeurs et débitmètres assurent un réglage précis du débit d'argon (généralement situé entre 8 et 15 litres/minute selon la buse), évitant ainsi les porosités ou les turbulences qui pollueraient le bain. La commande au pied, ou pédale TIG, est très prisée en atelier car elle permet au soudeur d'ajuster l'intensité en temps réel, de gérer la montée en température et de finir son cordon de manière progressive.

Quels sont les équipements nécessaires pour l'atelier et la protection du soudeur TIG ?

Bien qu'il s'agisse d'un procédé extrêmement propre visuellement, le soudage TIG comporte des risques thermiques, optiques et respiratoires qui nécessitent un aménagement professionnel.

Les équipements de l'atelier

Le cœur de l'installation repose aujourd'hui sur des générateurs TIG Inverter professionnels (sélectionnés chez des fabricants de pointe comme ESAB ou GYS), offrant un faible encombrement, un haut rendement énergétique et des réglages numériques très précis avec des fonctions pulsées avancées. L'atelier doit être équipé de groupes froids pour les torches à eau lors des travaux intensifs. Côté sécurité environnementale, l'installation d'une aspiration des fumées est vitale : bien que moins visibles, les émanations du TIG contiennent de l'ozone, des particules fines et des oxydes métalliques dangereux pour la santé. Des marques comme Translas proposent des solutions d'aspiration à la source. L'espace doit aussi être sécurisé thermiquement et visuellement par des écrans ou rideaux (via le spécialiste Cepro par exemple).

Les équipements de protection individuelle (EPI) pour le soudeur

L'opérateur TIG doit être équipé pour la précision sans sacrifier sa sécurité :

  • Cagoule de soudage optoélectronique : Le TIG produisant un arc parfois très peu lumineux (notamment à basse intensité), il faut une cagoule haut de gamme (comme les 3M Speedglas) avec une très haute sensibilité, de multiples capteurs, une classe optique parfaite (1/1/1/1) et une teinte claire au repos.
  • Gants spécifiques TIG : Contrairement aux gros gants pour le soudage MMA, les gants TIG sont généralement fabriqués en cuir d'agneau ou de chèvre. Ils doivent garantir une excellente souplesse, de la précision et une grande sensation tactile pour manipuler le métal d'apport.
  • Protection textile : Des vêtements techniques et ignifugés sont impératifs pour parer aux rayonnements UV, aux risques thermiques et aux éventuelles projections.

Quels partenaires pour accompagner vos projets TIG ?

Pour mener à bien vos projets industriels les plus exigeants, s'appuyer sur des marques de référence est un gage de fiabilité. Nos partenaires privilégiés proposent une offre globale et cohérente de produits dédiés au soudage TIG, incluant des postes à souder de haute technologie, des consommables certifiés et des accessoires spécialisés. Cette approche intégrée vous permet de bénéficier d'une qualité optimale et d'une sécurité renforcée à chaque étape de vos travaux de métallurgie.
